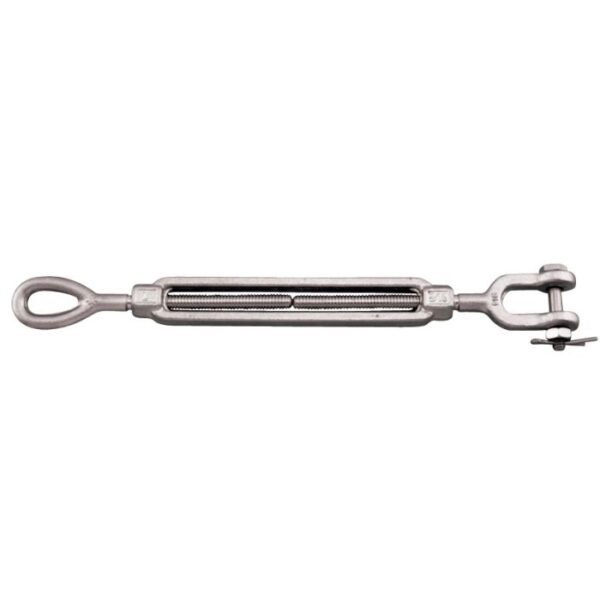

Jaw & Eye Turnbuckle

Name: Jaw &amp; Eye Turnbuckle
SKU: S0109-C
Availability: InStock

Type 316-NM stainless steel, drop forged & load rated

Configuration

Available Options

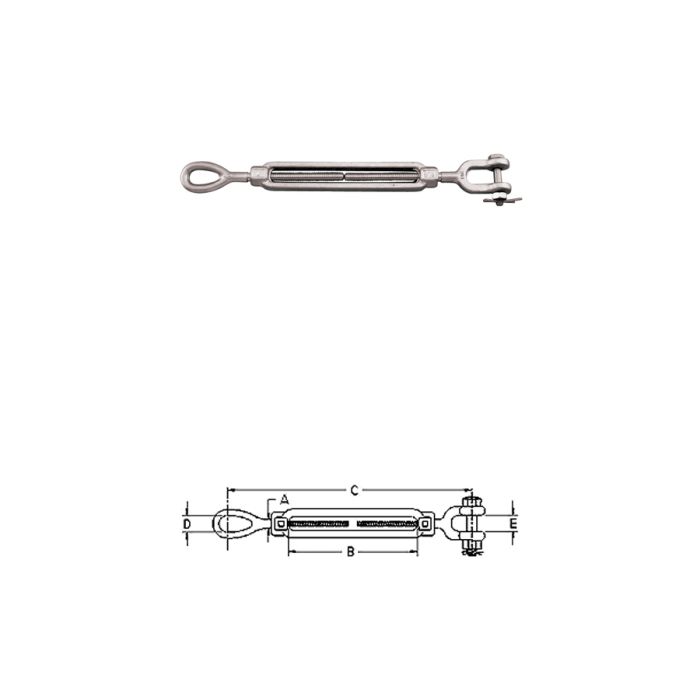

SKU	A (IN)	B (IN)	C (IN)	D (IN)	E (IN)	WLL (LB)	Price	Quantity	SubTotal
S0109-JE07	1/4	4.00	7.88	0.33	0.44	500	$40.17	Jaw & Eye Turnbuckle quantity	$
S0109-JE08	5/16	4.50	9.25	0.41	0.50	800	$57.04	Jaw & Eye Turnbuckle quantity	$
S0109-JE10	3/8	6.00	11.00	0.50	0.56	1200	$85.56	Jaw & Eye Turnbuckle quantity	$
S0109-JE13	1/2	6.00	12.50	0.75	0.63	2200	$121.25	Jaw & Eye Turnbuckle quantity	$
S0109-JE16	5/8	6.00	14.00	0.87	0.75	3500	$196.65	Jaw & Eye Turnbuckle quantity	$
S0109-JE20	3/4	6.00	15.63	1.00	1.00	5200	$255.87	Jaw & Eye Turnbuckle quantity	$
S0109-JE25-1	1	12.00	25.00	1.38	1.25	8000	$626.57	Jaw & Eye Turnbuckle quantity	$
S0109-JE32-1	1-1/4	12.00	27.50	1.71	1.88	12500	$1,066.18	Jaw & Eye Turnbuckle quantity	$

Description
Additional information

Incredibly strong jaw and eye turnbuckle, drop forged from 316-NM (Non-Magnetic) stainless steel. Turnbuckles are extremely useful devices primarily for adjusting the tension of ropes, cables, and tie rods and can be often used to maintain tension between two points.
Type 316-NM stainless steel, drop forged & load rated
Meets WLL & dimensions of ASTM Specification F1145-92, Type 1, Class H
