Bolt Anchor Shackle

Name: Bolt Anchor Shackle
SKU: S0116-SAC
Availability: InStock

Type 316 stainless steel

Configuration

Available Options

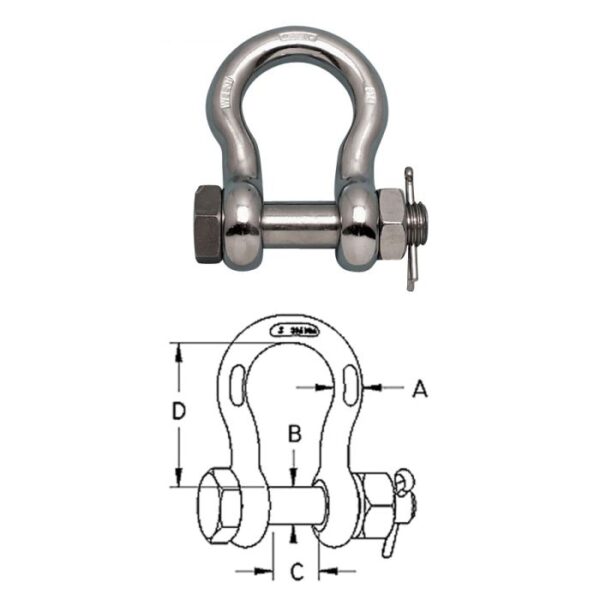

SKU	A (IN)	B (IN)	C (IN)	D (IN)	WLL (LB)	Price	Quantity	SubTotal
S0116-SA07	1/4	0.31	0.47	1.11	1000	$7.56	Bolt Anchor Shackle quantity	$
S0116-SA08	5/16	0.38	0.53	1.20	1300	$16.43	Bolt Anchor Shackle quantity	$
S0116-SA10	3/8	0.44	0.66	1.41	1500	$19.80	Bolt Anchor Shackle quantity	$
S0116-SA12	7/16	0.50	0.72	1.77	2000	$26.06	Bolt Anchor Shackle quantity	$
S0116-SA13	1/2	0.63	0.82	1.83	3000	$40.70	Bolt Anchor Shackle quantity	$
S0116-SA16	5/8	0.75	1.02	2.41	4000	$73.37	Bolt Anchor Shackle quantity	$
S0116-SA20	3/4	0.88	1.25	2.84	6000	$120.75	Bolt Anchor Shackle quantity	$
S0116-SA22	7/8	1.00	1.48	3.30	8000	$214.94	Bolt Anchor Shackle quantity	$
S0116-SA25	1	1.13	1.70	3.80	10000	$262.32	Bolt Anchor Shackle quantity	$
S0116-SA32	1-1/4	1.38	2.03	4.69	14000	$640.57	Bolt Anchor Shackle quantity	$

Description
Additional information

This type 316-NM (Non-Magnetic) stainless steel bolt anchor shackle with an oversize bolt is designed for anchor rigging applications. It is forged out of the highest quality stainless steel and has an over-sized pin, which is the prime area of wear and failure on a shackle. This bolt anchor shackle is a must for those high load and wear situations, like when attached to an anchor. The bolt pin is fully removable from the shackle.
Type 316-NM (Non-Magnetic) stainless steel
Drop forged & load rated
