Jaw & Jaw Turnbuckle

Name: Jaw & Jaw Turnbuckle - American Rope
SKU: S0101C
Availability: InStock

Type 316 Stainless Steel & Closed Body

Configuration

Available Options

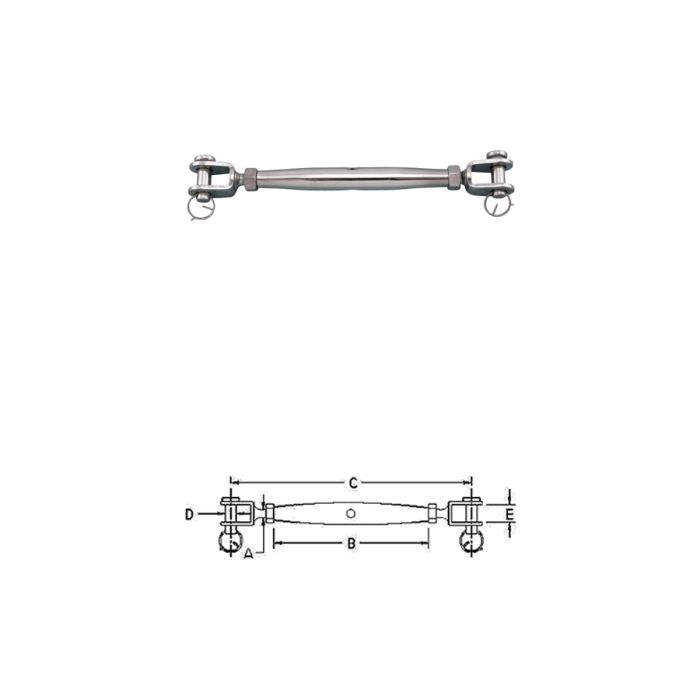

SKU	A (IN)	B (IN)	C (IN)	D (IN)	E (IN)	WLL (LB)	Price	Quantity	SubTotal
S0101-0005	3/16	3.13	4.75	0.18	0.30	300	$22.25	Jaw & Jaw Turnbuckle quantity	$
S0101-0007	1/4	3.50	5.50	0.22	0.38	440	$27.49	Jaw & Jaw Turnbuckle quantity	$
S0101-0008	5/16	4.31	7.06	0.30	0.40	800	$38.46	Jaw & Jaw Turnbuckle quantity	$
S0101-0010	3/8	4.87	7.75	0.37	0.46	1200	$59.41	Jaw & Jaw Turnbuckle quantity	$
S0101-0013	1/2	5.80	9.50	0.46	0.59	2200	$90.48	Jaw & Jaw Turnbuckle quantity	$
S0101-0016	5/8	7.50	13.00	0.62	0.85	2800	$171.04	Jaw & Jaw Turnbuckle quantity	$

Description
Additional information

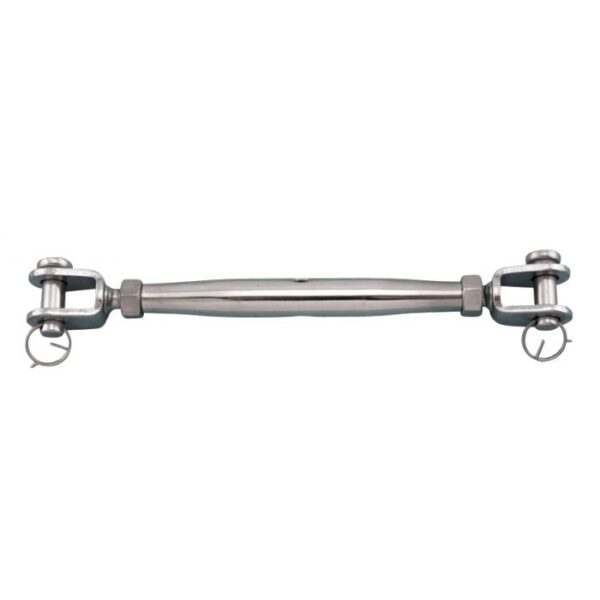

These type 316 stainless steel jaw & jaw closed body turnbuckles are ideal for architectural applications because of their streamlined beauty and refined look. The turnbuckle body is machined from 316 stainless tubing. The jaws are formed and welded. UNF standard threads.
Type 316 stainless steel & body is precision machined
Jaws are formed & welded
Threads are standard “UNF”.
