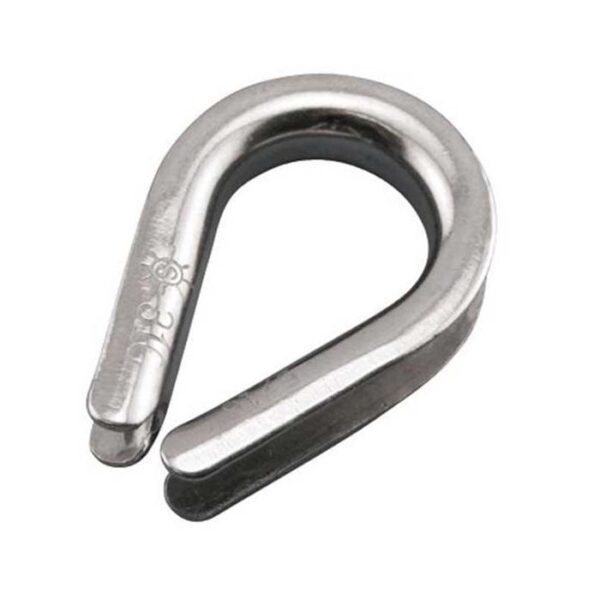

Heavy Duty Thimble

Name: Heavy Duty Thimble - American Rope
SKU: S0127-C
Availability: InStock

316 Stainless Steel, use with wire rope

Configuration

Available Options

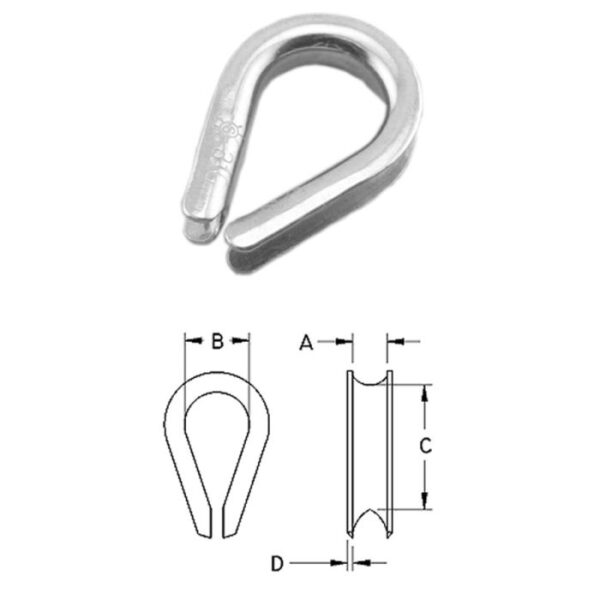

SKU	Size (in)	A (IN)	B (IN)	C (IN)	D (IN)	Price	Quantity	SubTotal
S0127-0005	3/16	0.24	0.75	1.46	0.05	$1.10	Heavy Duty Thimble quantity	$
S0127-0007	1/4	0.28	0.88	1.71	0.07	$2.30	Heavy Duty Thimble quantity	$
S0127-0008	5/16	0.34	1.06	1.97	0.07	$4.19	Heavy Duty Thimble quantity	$
S0127-0010	3/8	0.41	1.14	2.25	0.10	$6.27	Heavy Duty Thimble quantity	$
S0127-0012	7/16	0.47	1.26	2.50	0.11	$7.54	Heavy Duty Thimble quantity	$
S0127-0013	1/2	0.53	1.50	2.92	0.13	$12.85	Heavy Duty Thimble quantity	$
S0127-0014	9/16	0.60	1.50	2.92	0.13	$14.00	Heavy Duty Thimble quantity	$
S0127-0016	5/8	0.67	1.75	3.41	0.14	$18.34	Heavy Duty Thimble quantity	$
S0127-0020	3/4	0.79	2.00	3.98	0.22	$32.34	Heavy Duty Thimble quantity	$
S0127-0022	7/8	0.94	2.24	4.48	0.22	$48.42	Heavy Duty Thimble quantity	$
S0127-0025	1	1.06	2.50	4.72	0.22	$63.53	Heavy Duty Thimble quantity	$
S0127-0032	1-1/4	1.31	2.88	5.34	0.22	$75.71	Heavy Duty Thimble quantity	$

Description
Additional information

Type 316 stainless steel heavy duty thimble is used with wire rope rigging applications, an eye or loop is created at the end(s) of the wire rope with the thimble. Miami Cordage will hand splice your lines and our rigging shop will fabricate any type of assembly to meet your specs and needs.
Type 316 stainless steel
Dimensions and working load are to Federal Specification: FF-T-276B, Type III
